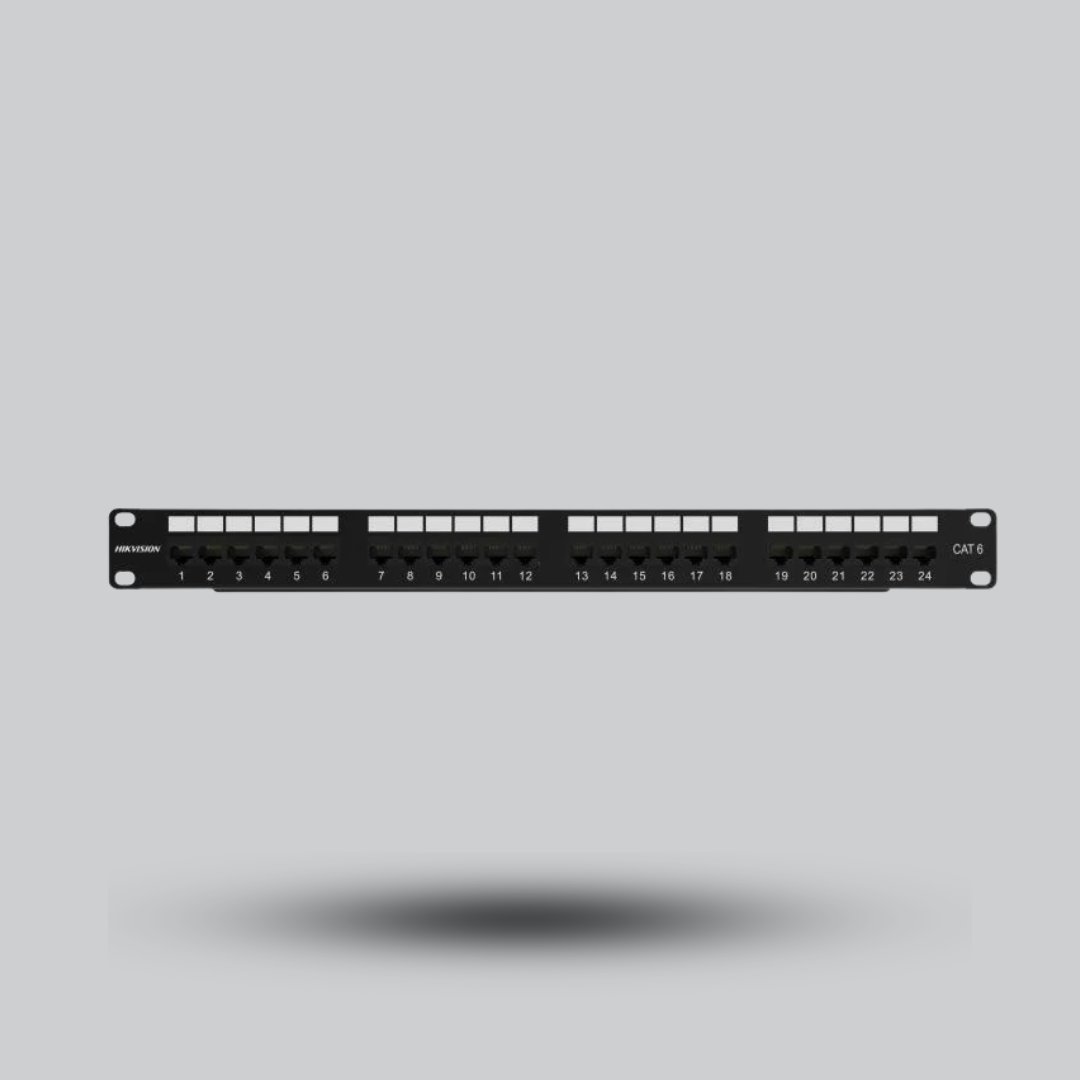

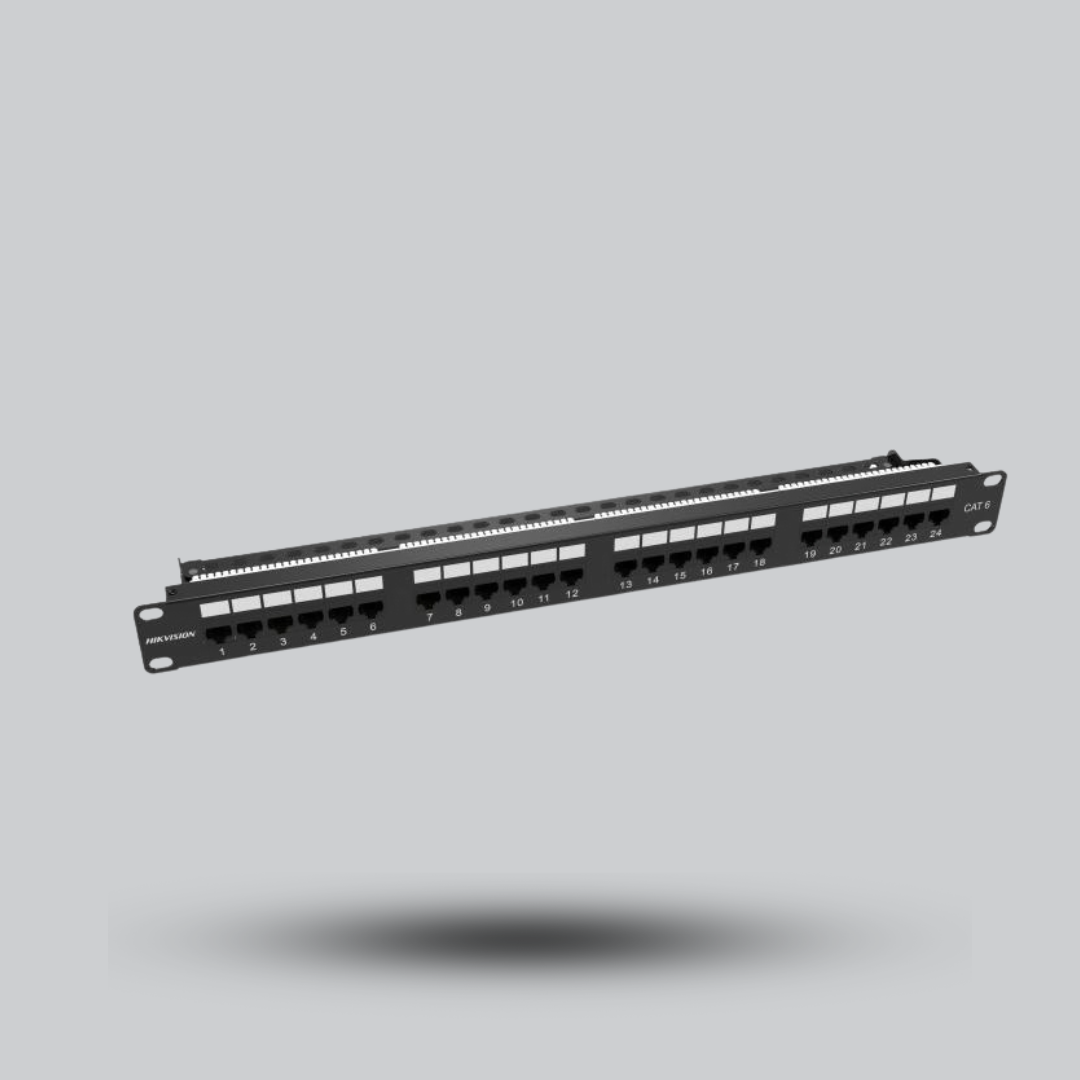

باتش بانل Hikvision DS-1CP6U24-1U Cat6 – عدد 24 منفذ
دليل المنتج
- Aura_DS-1CP6U24-1U_Datasheet
باتش بانل Hikvision DS-1CP6U24-1U من فئة Cat6 غير المحمية (UTP)، يضم 24 منفذًا مع 24 وحدة Keystone جاهزة للتوصيل. يدعم ترددًا يصل إلى 250MHz ومعياري T568A وT568B، ويأتي بتصميم 1U للتركيب داخل راكات الشبكات القياسية 19 بوصة، لتنظيم كابلات الشبكة وتسهيل صيانتها.
المميزات والتصميم
لوحة بـ24 منفذًا مزودة مسبقًا بـ24 وحدة Keystone، مما يقلل الحاجة إلى شراء وحدات منفصلة لإكمال المنافذ.
يدعم أداءً حتى 250MHz ويتوافق مع ANSI/TIA-568.2-D Category 6 ويراعي ISO/IEC 11801 Class E.
مقاس 1U لراك بعرض 19 بوصة، مع حامل خلفي قابل للطي لإدارة الكابلات وعلامات لتحديد المنافذ.
أين يُستخدم
- شبكات المكاتب
- غرف الشبكات وراكات الاتصالات
- المنشآت التجارية
- المشروعات منخفضة التيار والكابلات الهيكلية
كيف يعمل باتش بانل Cat6؟
يجمع الباتش بانل توصيلات الشبكة الثابتة في مكان مركزي داخل راك الاتصالات، بدلًا من ترك الكابلات بدون تنظيم.
التثبيت في الراك
ثبّت الباتش بانل داخل راك شبكات قياسي بعرض 19 بوصة.
إنهاء الكابلات
رتّب كابلات Cat6 وفق مخطط T568A أو T568B، وأنهِها بطريقة 110 Block.
التنظيم والفحص
نظّم الكابلات ورقّم المنافذ، ثم اختبر التوصيلات بعد التركيب.
01التثبيت في الراك
ثبّت الباتش بانل داخل راك شبكات قياسي بعرض 19 بوصة.
02إنهاء الكابلات
رتّب كابلات Cat6 وفق مخطط T568A أو T568B، وأنهِها بطريقة 110 Block.
03التنظيم والفحص
نظّم الكابلات ورقّم المنافذ، ثم اختبر التوصيلات بعد التركيب.
خصائص التشغيل
توصيل 110 Block
يعتمد إنهاء التوصيلات على طريقة 110 Block ويدعم كابلات 22–24 AWG صلبة أو مجدولة.
T568A وT568B
يدعم مخططي التوصيل T568A وT568B مع علامات لترتيب الأسلاك تساعد على التوصيل الصحيح.

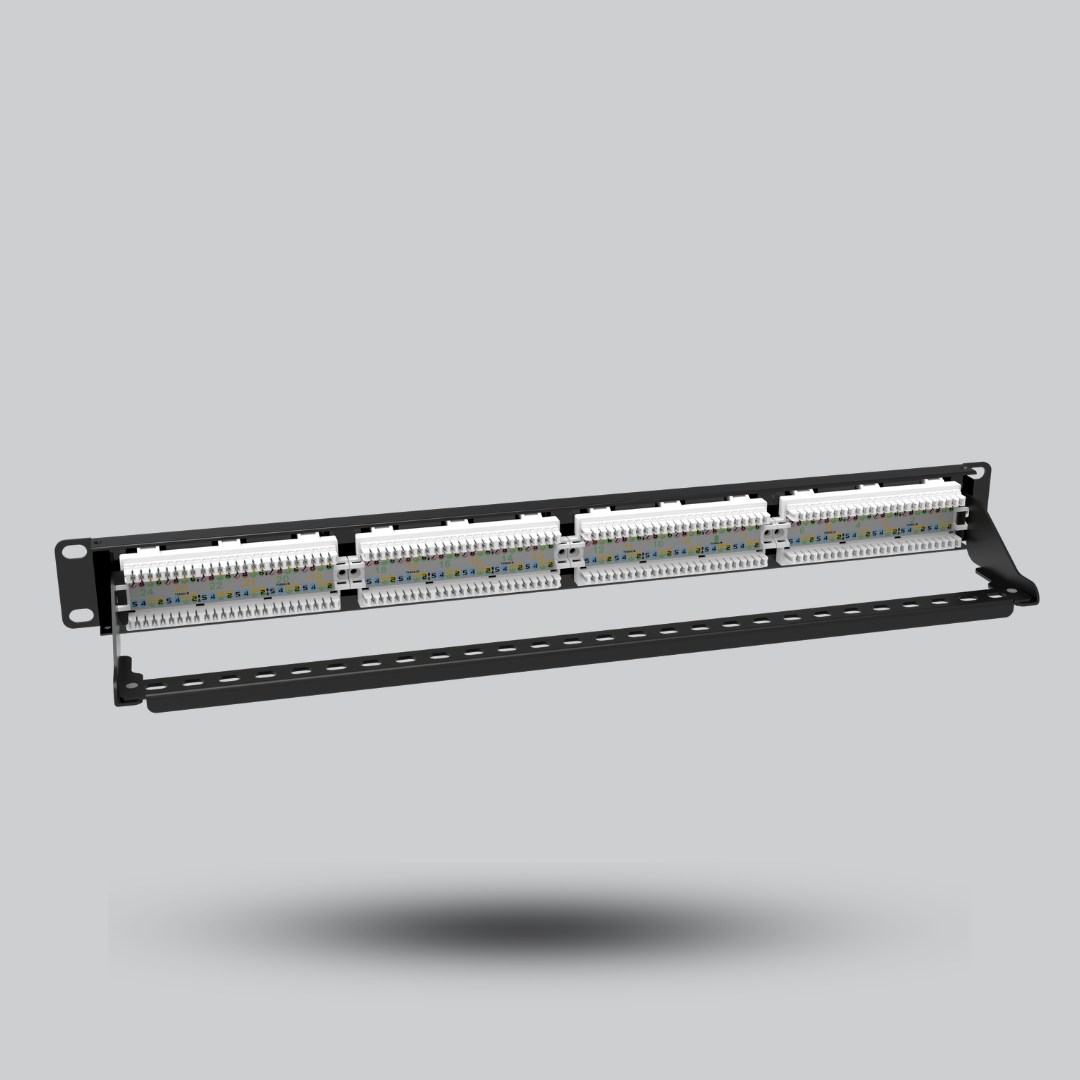

حامل قابل للطي
حامل خلفي قابل للطي يساعد في إدارة الكابلات، مع تصميم يسهّل الوصول أثناء الصيانة.
توصيل 110 Block
يعتمد إنهاء التوصيلات على طريقة 110 Block ويدعم كابلات 22–24 AWG صلبة أو مجدولة.
T568A وT568B
يدعم مخططي التوصيل T568A وT568B مع علامات لترتيب الأسلاك تساعد على التوصيل الصحيح.
حامل قابل للطي
حامل خلفي قابل للطي يساعد في إدارة الكابلات، مع تصميم يسهّل الوصول أثناء الصيانة.
تنبيهيعتمد الأداء النهائي للشبكة على جودة الكابلات والتوصيلات وطريقة التركيب والاختبار.
المواصفات والتفاصيل
المواصفات الفنية
المنتج
- العلامة التجارية
- Hikvision
- الموديل
- DS-1CP6U24-1U
- نوع المنتج
- Loaded Patch Panel
- فئة التوصيل
- Cat6
المنافذ والتوصيل
- نوع الكابل
- Unshielded UTP
- عدد المنافذ
- 24 منفذًا
- عدد وحدات Keystone
- 24 وحدة
- التردد المدعوم
- حتى 250MHz
- طريقة ترتيب الأسلاك
- T568A / T568B
تفاصيل المنتج
الكابلات والراك
- طريقة إنهاء التوصيلات
- 110 Block
- مقاس الموصلات
- 22–24 AWG
- نوع الموصلات
- صلبة أو مجدولة
- عرض الراك
- 19 بوصة
الأبعاد والخامة
- مادة اللوحة
- Cold-Rolled Steel
- العرض
- 482.6 mm
- الارتفاع
- 44 mm
- العمق
- 31.72 mm
- الوزن
- 830 g
ملاحظة فنية مهمةالعمق مع الحامل 92 mm، ودرجة حرارة التشغيل من -10°C إلى +60°C، والرطوبة النسبية 10% إلى 90% RH، والمعيار المرجعي TIA/EIA 568-D. اللون أسود.
نصائح التركيب
- ثبّت الباتش بانل
ثبّته داخل راك شبكات قياسي بعرض 19 بوصة.
- أنهِ الكابلات
رتّب كابلات Cat6 وفق المخطط المختار T568A أو T568B، واستخدم أداة مناسبة لتوصيلات 110 Block.
- نظّم الكابلات
نظّم الكابلات خلف اللوحة باستخدام الأربطة المرفقة ووسائل التثبيت الملائمة.
- رقّم واختبر
رقّم المنافذ وحدد نقاط الشبكة المقابلة لها، ثم اختبر التوصيلات بعد الانتهاء من التركيب.
01ثبّت الباتش بانل
ثبّته داخل راك شبكات قياسي بعرض 19 بوصة.
02أنهِ الكابلات
رتّب كابلات Cat6 وفق المخطط المختار T568A أو T568B، واستخدم أداة مناسبة لتوصيلات 110 Block.
03نظّم الكابلات
نظّم الكابلات خلف اللوحة باستخدام الأربطة المرفقة ووسائل التثبيت الملائمة.
04رقّم واختبر
رقّم المنافذ وحدد نقاط الشبكة المقابلة لها، ثم اختبر التوصيلات بعد الانتهاء من التركيب.
أسئلة شائعة
هل تأتي وحدات Keystone مركبة؟
نعم، هو Loaded Patch Panel مزود بالفعل بـ24 وحدة Keystone، مما يقلل الحاجة إلى شراء وحدات منفصلة.
ما الكابلات التي يدعمها؟
كابلات الشبكة غير المحمية UTP من فئة Cat6 بمقاس 22–24 AWG، صلبة أو مجدولة.
ماذا تحتوي العلبة؟
باتش بانل واحد بـ24 منفذًا و24 Keystone، و24 رباط كابلات، و4 مجموعات مسامير وصواميل، وأداة واحدة.
