وحدة ترحيل مزدوجة Aqara Dual Relay Module T2
وحدة ترحيل مزدوجة Aqara Dual Relay Module T2 هي وحدة ذكية مخفية بقناتين، مصممة لتحويل دوائر الإضاءة والأجهزة الكهربائية المتوافقة إلى أنظمة قابلة للتحكم الذكي دون الحاجة إلى استبدال الأجهزة الأصلية.
تدعم وحدة Dual Relay Module T2 تقنية Zigbee 3.0 وأوضاع Dry Contact وWet Contact، بالإضافة إلى Interlock للتحكم في المحركات ثنائية الاتجاه، مثل بعض أنظمة الستائر والشتر.
تعمل الوحدة بتيار AC من 100 إلى 250 فولت، أو بتغذية DC متوافقة، مع حد أقصى للتيار يبلغ 10A إجمالي القناتين. كما توفر مراقبة الطاقة وPower Memory وحماية من السخونة والحمل الزائد وفق وضع التشغيل.
يمكن تركيب هذه الوحدة الذكية المخفية خلف مفاتيح الإضاءة أو داخل اللوحات الكهربائية باستخدام ملحق DIN Rail. تتطلب Aqara Hub متوافقًا للتحكم عبر التطبيق وإنشاء الأتمتة. اكتشف حلول Aqara لدى Aura Smart Home.
وحدة ترحيل مزدوجة Aqara Dual Relay Module T2 الذكية
وحدة ترحيل مزدوجة Aqara هي ريلاي ذكي مخفي للتحكم في دائرتين كهربائيتين متوافقتين.
تساعد Dual Relay Module T2 على إضافة وظائف المنزل الذكي للإضاءة والمعدات الموجودة بالفعل.
تدعم الوحدة Zigbee 3.0، وأوضاع Dry Contact وWet Contact، بالإضافة إلى التحكم في المحركات.
يمكن تركيبها خلف المفاتيح أو داخل اللوحات الكهربائية، مع استخدام Aqara Hub متوافق.
التحكم في دائرتين كهربائيتين
تحتوي الوحدة على قناتين للتحكم في أحمال كهربائية متوافقة.
يمكن تشغيل وإيقاف كل دائرة وفق الإعدادات ووضع التشغيل المستخدم.
الحد الأقصى للتيار هو 10 أمبير إجمالي القناتين، وليس لكل قناة على حدة.
اتصال Zigbee 3.0
تستخدم وحدة Aqara T2 بروتوكول Zigbee للاتصال.
تحتاج إلى Aqara Zigbee 3.0 Hub متوافق للربط بتطبيق Aqara Home.
يمكن بعدها إنشاء جداول وسيناريوهات تشغيل ذكية للأجهزة المدعومة.
وضع Dry Contact
يسمح وضع Dry Contact بالتحكم في الأجهزة التي تستخدم مدخل تلامس جاف.
يمكن الاستفادة منه في بعض أنظمة الأبواب والمحركات ودوائر التحكم المتوافقة.
يجب توصيل الوحدة وفق مخطط Dry Contact الرسمي، من دون جسر التوصيل الخاص بوضع Wet Contact.
وضع Wet Contact
يسمح وضع Wet Contact بالتحكم في تغذية أحمال الإضاءة والأجهزة المتوافقة.
يحتاج هذا الوضع إلى توصيل جسر LIN وLOUT حسب المخطط الرسمي للشركة.
يجب مراعاة جهد التشغيل والتيار وقدرة الحمل.
Interlock للتحكم في المحركات
يدعم الريلاي وضع Interlock للتحكم في محركات ثنائية الاتجاه متوافقة.
يمكن استخدامه في بعض أنظمة الستائر والشتر.
يمنع وضع Interlock تشغيل الاتجاهين في الوقت نفسه عند ضبطه بشكل صحيح.
يجب تفعيل هذا الوضع من الإعدادات قبل توصيل أحمال المحركات المناسبة.
مراقبة استهلاك الطاقة
تدعم الوحدة Energy Monitoring لمتابعة استهلاك الطاقة في الأوضاع المدعومة.
يمكن استخدام القراءات في إنشاء سيناريوهات إدارة طاقة داخل Aqara Home.
تتوفر مراقبة الطاقة وأتمتة الطاقة عند تغذية الريلاي بتيار AC.
هذه الوظائف ليست متاحة بالضرورة في الأنظمة الخارجية.
ميزة Power Memory
توفر وحدة الترحيل ميزة تذكر حالة التشغيل وفق إعدادات Power Memory.
تساعد هذه الوظيفة على تحديد سلوك الوحدة بعد عودة الكهرباء.
يمكن ضبط الخيارات المتاحة من خلال النظام والإعدادات المدعومة.

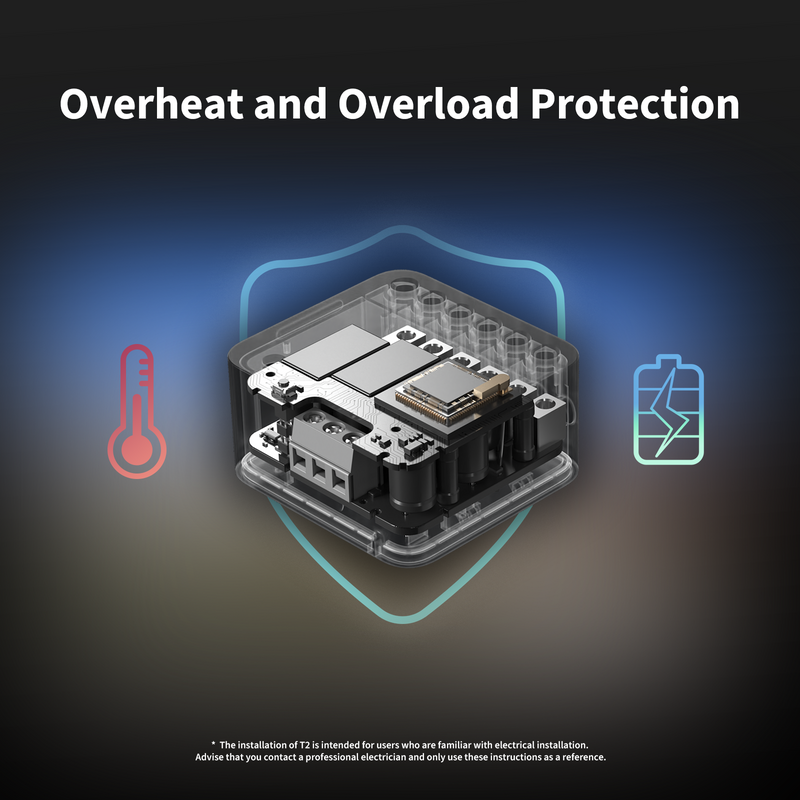

الحماية من السخونة والحمل الزائد
تدعم الوحدة وسائل حماية من ارتفاع الحرارة والتحميل الكهربائي الزائد.
كما توفر حدود قدرة قابلة للضبط في أوضاع التشغيل المدعومة.
لا تُغني هذه الوظائف عن وسائل الحماية الكهربائية المناسبة في لوحة التوزيع.
Wireless Switch Mode
يمكن استخدام وضع Wireless Switch لتحويل مفتاح حائط متوافق إلى مشغل للمشاهد الذكية.
كما يمكن ربط بعض الحساسات السلكية المتوافقة.
هذه الوظيفة تتطلب تغذية AC وتعمل ضمن Aqara Home.
قد لا تتوفر هذه الميزة في منصات المنزل الذكي الأخرى.
التوافق مع Matter وHomeKit
يمكن ربط الوحدة مع Apple HomeKit والأنظمة المنزلية المتوافقة.
يدعم تكامل Matter عبر Aqara Hub يعمل كـMatter Bridge.
يمكن كذلك استخدام Google Home وAlexa حسب قدرات الـHub.
الوحدة نفسها ليست Matter over Thread.

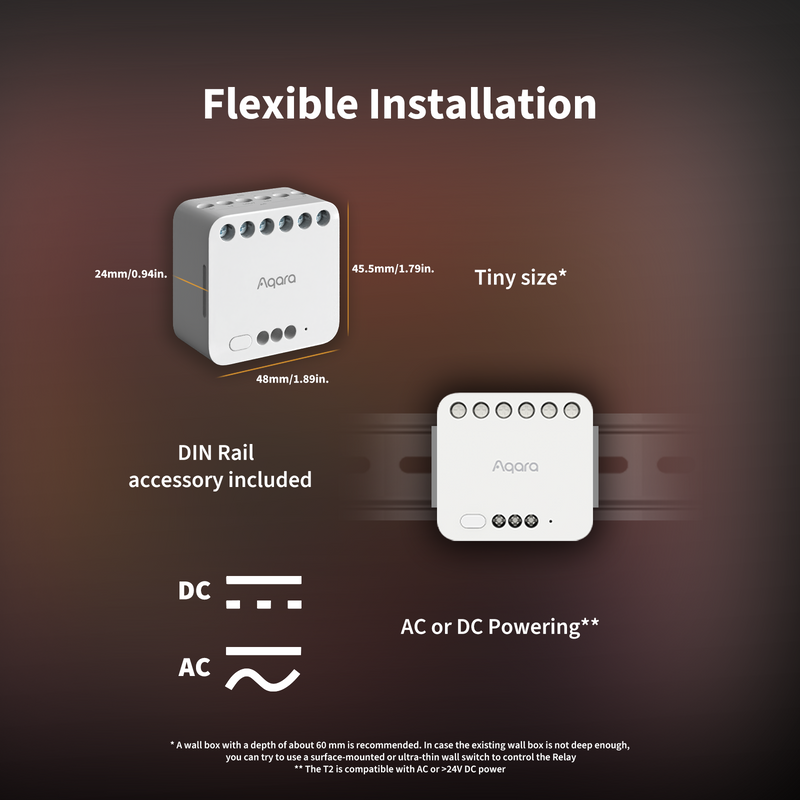

التركيب المخفي واللوحات الكهربائية
يساعد الحجم الصغير على تركيب الريلاي خلف المفاتيح المتوافقة.
يمكن أيضًا تركيبه بالقرب من وحدات الإضاءة أو على سكة DIN.
توصي Aqara بعمق علبة يقارب 60 مم لضمان المساحة المناسبة للتوصيلات.
يجب مراعاة التهوية ومساحة الأسلاك ومتطلبات السلامة.
الاستخدامات المناسبة
- تحويل مفاتيح الإضاءة التقليدية إلى تحكم ذكي.
- التحكم في دائرتين كهربائيتين متوافقتين.
- التحكم في محركات ستائر أو شتر مناسبة.
- إضافة تحكم Dry Contact لأجهزة مدعومة.
- إنشاء جداول وسيناريوهات منزل ذكي.
- مراقبة الطاقة في وضع AC المدعوم.
- التركيب المخفي داخل علب الحائط أو لوحات الكهرباء.
أهم المميزات
- وحدة ريلاي ذكية مزدوجة بقناتين.
- اتصال Zigbee 3.0.
- دعم Dry Contact وWet Contact.
- وضع Interlock للمحركات.
- التحكم في أحمال AC وDC المتوافقة.
- حد تيار 10A إجمالي القناتين.
- مراقبة الطاقة في وضع AC.
- ميزة Power Memory.
- حماية من السخونة والحمل الزائد.
- تركيب مخفي أو على DIN Rail.
المواصفات الفنية – Aqara Dual Relay Module T2
| العلامة التجارية | Aqara |
| اسم المنتج | Dual Relay Module T2 |
| رقم الموديل | DCM-K01 |
| نوع الجهاز | وحدة ريلاي ذكية مزدوجة |
| عدد القنوات | 2 |
| بروتوكول الاتصال | Zigbee 3.0 |
| التردد اللاسلكي | 2405–2475 MHz |
| الجهد AC | 100–250V AC / 50–60Hz |
| الحد الأقصى لتيار AC | 10A إجمالي القناتين |
| حمل المصابيح المتوهجة AC | حتى 2500W حسب مواصفات المصنع |
| أحمال LED / CFL | حد أقصى 1A / 250W |
| حمل المحرك AC | حتى 1A / 1/4 HP حسب التوافق |
| DC من 24 إلى 30V | حتى 10A / 300W للأحمال المقاومة |
| DC أعلى من 30 حتى 60V | حتى 1A / 60W للأحمال المقاومة |
| أوضاع التلامس | Dry Contact / Wet Contact |
| وضع المحركات | Interlock Mode |
| وضع المفتاح اللاسلكي | Wireless Switch Mode عند تغذية AC |
| مراقبة الطاقة | مدعومة عبر Aqara Home عند تغذية AC |
| حفظ حالة التشغيل | Power Memory |
| الحماية | Overheat / Overload Protection |
| الأبعاد | 45.5 × 48 × 24 mm |
| درجة حرارة التشغيل | -10°C إلى 40°C |
| رطوبة التشغيل | 0–95% RH دون تكاثف |
| التطبيق | Aqara Home |
| متطلبات الربط | Aqara Zigbee 3.0 Hub متوافق |
| Matter | عبر Aqara Matter Bridge متوافق |
| خيارات التركيب | خلف المفتاح أو قرب الحمل أو على DIN Rail |
| مكان الاستخدام | داخل علبة كهربائية مناسبة وفي بيئة جافة |

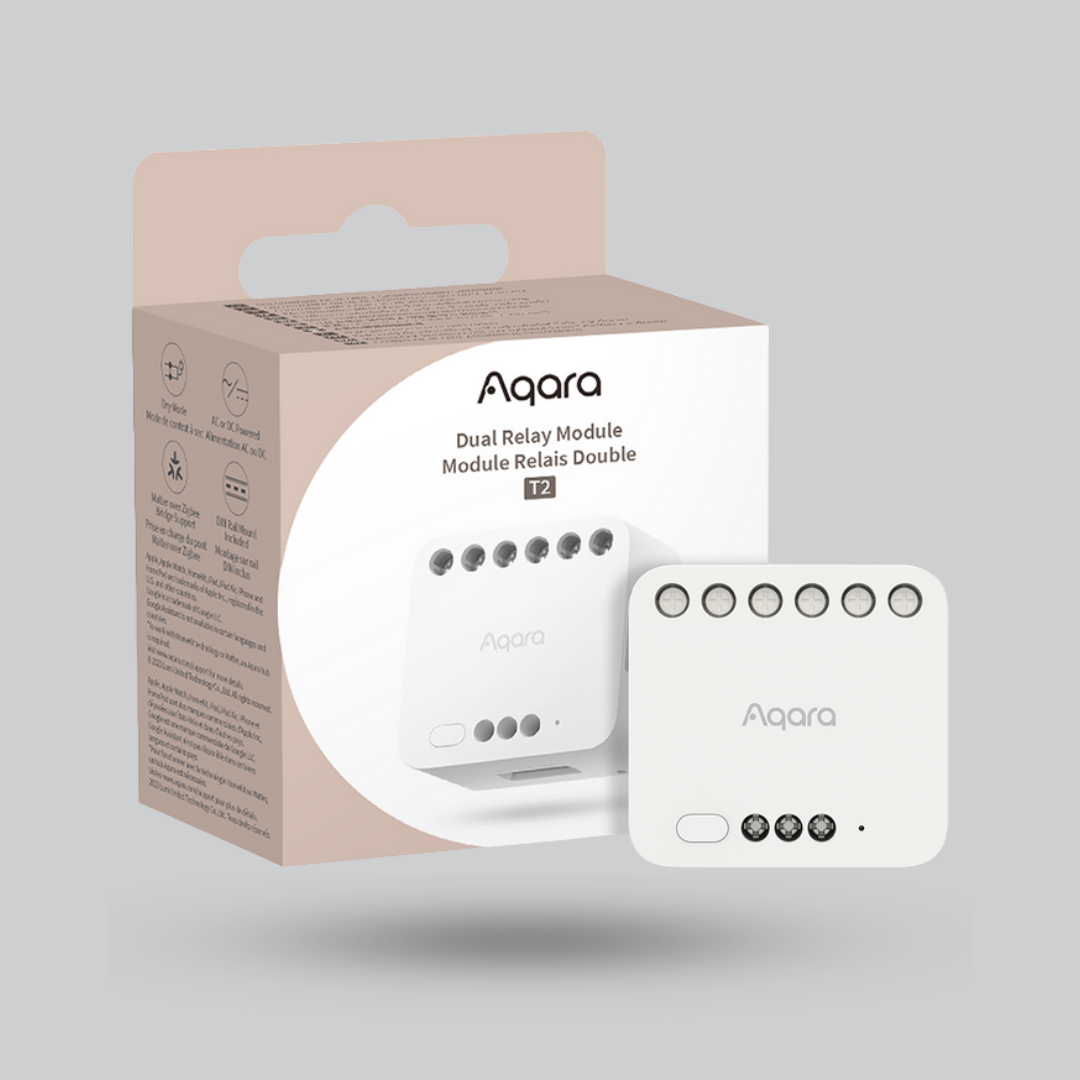

محتويات العبوة
- وحدة Aqara Dual Relay Module T2 عدد 1.
- دليل المستخدم عدد 1.
- ملحق تركيب DIN Rail عدد 1.
- سلك توصيل Jumper Wire عدد 1.
يُرجى مراجعة محتويات العبوة الخاصة بالإصدار المتوفر لدى Aura.
متطلبات التركيب والسلامة
- التأكد من نوع جهد التغذية AC أو DC.
- الالتزام بحدود التيار والقدرة لكل نوع حمل.
- عدم تجاوز 10A إجمالي القناتين.
- تحديد وضع Dry أو Wet قبل التوصيل.
- تفعيل Interlock للمحركات ثنائية الاتجاه المتوافقة.
- فصل التغذية الكهربائية قبل التركيب.
- الاستعانة بفني كهربائي مؤهل.
وحدة ذكية مخفية من Aqara لدى Aura
اكتشف وحدة ترحيل مزدوجة Aqara ضمن منتجات التحكم الذكي في الإضاءة والطاقة لدى Aura.
تساعد هذه الوحدة الذكية المخفية على تطوير الأجهزة الموجودة مع الحفاظ على المفاتيح الأصلية.
يمكن دمجها مع نظام Aqara متوافق لإنشاء سيناريوهات التحكم في الإضاءة والمحركات.
التيار: الحد الأقصى 10A إجمالي القناتين وليس 10A لكل قناة.
الطاقة: تختلف حدود القدرة حسب AC أو DC ونوع الحمل.
Dry / Wet Contact: يجب تحديد وضع التشغيل وتوصيله وفق مخطط Aqara الرسمي.
مراقبة الطاقة: تتوفر الوظائف المتقدمة المحددة في وضع AC ومن خلال Aqara Home.
الـHub: يتطلب الجهاز Aqara Zigbee Hub متوافقًا للوظائف الذكية.
السلامة: التركيب والتوصيل بواسطة فني كهربائي متخصص فقط.
| البراند |
AQARA |
|---|---|
| الموديل |
Dual Relay Module T2 |
| نوع المنتج |
وحدة ترحيل مزدوجة (Dual relay module) |
| البروتوكول اللاسلكي |
Zigbee 3.0 (يتصل بهاب Aqara Zigbee hub) |
| دعم الأنظمة |
HomeKit وMatter عبر الجسر، وGoogle Home وAlexa عبر هاب Aqara |
| وضع dry contact |
مدعوم لدمج أجهزة غير ذكية |
| وضع Wireless Switch |
قابل للتحويل لجعل المفتاح مشغلاً للمشاهد |
| وضع Interlock |
متوفر للتحكم بمحركات ثنائية الاتجاه (ستائر) |
| مراقبة الطاقة |
مراقبة طاقة مدمجة وPower Memory |
| التيار الأقصى |
يدعم إجمالي تيار حتى 10 A (مجموع القناتين) |
| ميزات الحماية |
حماية من overheat وoverload وحدود قدرة قابلة للتعديل |
| خيارات التركيب |
خلف المفتاح، بالقرب من المصباح، أو تركيب على سكة DIN |
| توافق علبة الحائط |
يتناسب مع علب حائط دائرية EU، وتشكيلات 86 مم ونمط US؛ يوصى بعمق ~60 مم |
| ملاحظات التطبيق |
بعض الميزات (Wireless Switch، مراقبة الطاقة، أتمتات الطاقة) متاحة فقط عبر تطبيق Aqara Home وعند تغذية الريلاي بالتيار المتردد |
| الغرض التصميمي |
تمكين الوظائف الذكية للأجهزة الحالية دون استبدالها |
